Page 258 - Докторська дисертація_Ткачук

258

Досліджено кінетику формування кальцій-фосфатних покриттів на

технічно чистому титані ВТ1-0 за напруги осадження 220 В. За 3 хв осадження

на титані формуються фази СaPO3(OH) і TiP2O7 (рис. 6.4, спектр 1). Фазовий

склад покриття, отриманого за 6 хв, наступний: Ca10(PO4)6(OH)2,

Сa(H2PO4)2·H2O, TiP2O7 (рис. 6.4, спектр 2). За подальшого збільшення

тривалості осадження до 9 хв спостерігається збільшення вмісту фази

Ca10(PO4)6(OH)2 (рис. 6.4, спектр 3). Отже, з подовженням часу осадження

відбувається доукомплектація гідроксиапатитної фази.

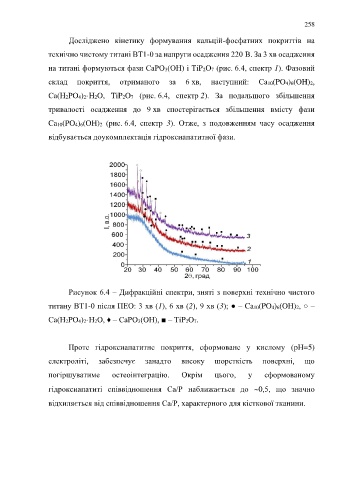

Рисунок 6.4 – Дифракційні спектри, зняті з поверхні технічно чистого

титану ВТ1-0 після ПЕО: 3 хв (1), 6 хв (2), 9 хв (3); ● – Ca10(PO4)6(OH)2, ○ –

Сa(H2PO4)2·H2O, ♦ – СaPO3(OH), ■ – TiP2O7.

Проте гідроксиапатитне покриття, сформоване у кислому (pH=5)

електроліті, забезпечує занадто високу шорсткість поверхні, що

погіршуватиме остеоінтеграцію. Окрім цього, у сформованому

гідроксиапатиті співвідношення Ca/P наближається до 0,5, що значно

відхиляється від співвідношення Ca/P, характерного для кісткової тканини.
