результатами рентгенівського фазового аналізу, де фіксується збільшення
вмісту фази CaTiO3 у поверхневому шарі (рис. 6.5). Співвідношення Ca/P
становить 2,57 та 3,13 для 1,5M та 2M KOH, відповідно. Збільшення
3–
співвідношення Ca/P вказує на те, що концентрація іонів РО4 зменшується
2+
швидше, ніж концентрація Ca . Зберігається тенденція до збільшення
поруватості покриття (до 18,14% та 25,37%, відповідно), середній розмір пор
становить 3,46...3,99 мкм.
Дані картування поверхні ПЕО покриттів показано на рис. 6.7.

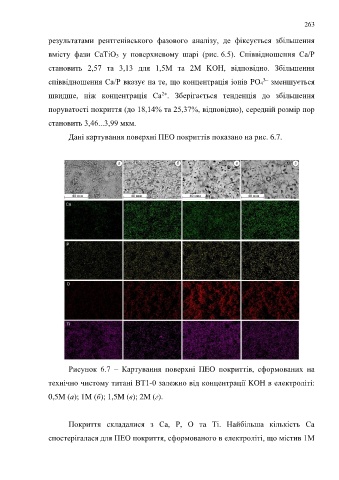

Рисунок 6.7 – Картування поверхні ПEO покриттів, сформованих на
технічно чистому титані ВТ1-0 залежно від концентрації KOH в електроліті:
0,5M (а); 1M (б); 1,5M (в); 2M (г).
Покриття складалися з Ca, P, O та Ti. Найбільша кількість Ca
спостерігалася для ПЕО покриття, сформованого в електроліті, що містив 1M
