Page 259 - Докторська дисертація_Ткачук

259

6.2. Особливості формування гідроксиапатитних покриттів на

титані в лужному електроліті. Вплив концентрації КОН

Для збагачення поверхневого шару титану під час процесу ПЕО іонами

кальцію та фосфору, а, відповідно, і для підвищення співвідношення Ca/P було

використано лужний електроліт (гідроксиапатит + КОН), що пов'язано з його

вищою електропровідністю [296, 298, 299]. Досліджено вплив концентрації

гідроксиду калію KOH від 0,5М до 2М на формування гідроксиапатитного

покриття на технічно чистому титані ВТ1-0 за напруги осадження 160 В

протягом 1 хв за імпульсного режиму осадження [339].

Згідно рентгенівського фазового аналізу, на поверхні технічно чистого

титану ВТ1-0 після ПЕО за концентрації 0,5М KOH в електроліті (рис. 6.5 a)

фіксуються рефлекси гідроксиапатиту Ca10(PO4)6(OH)2 (JSPDS 00-055-0592),

дикальційфосфату ангідриту СаНPO4 (JSPDS 3-423) та титанату кальцію

CaTiO3 (JSPDS 22-153). Окрім цього, виявлено рефлекси фази α-Ti відносно

високої інтенсивності, що опосередковано вказує на формування тонкої

плівки. Таким чином, під час ПЕО на поверхні титану відбувається наступна

трансформація фаз: TiO2 → СаTiO3 → СаНPO4 → Ca10(PO4)6(OH)2 [339].

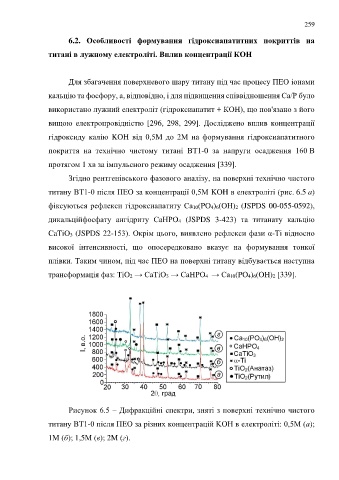

Рисунок 6.5 – Дифракційні спектри, зняті з поверхні технічно чистого

титану ВТ1-0 після ПЕО за різних концентрацій KOH в електроліті: 0,5M (а);

1M (б); 1,5M (в); 2M (г).
