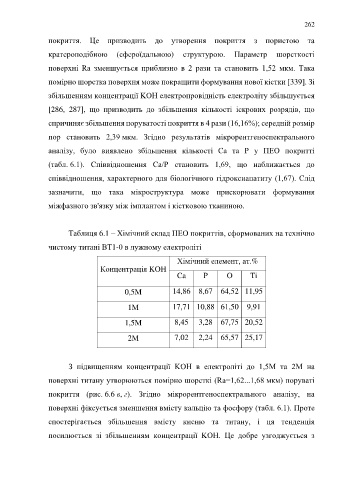

Page 262 - Докторська дисертація_Ткачук

262

покриття. Це призводить до утворення покриття з пористою та

кратероподібною (сфероїдальною) структурою. Параметр шорсткості

поверхні Ra зменшується приблизно в 2 рази та становить 1,52 мкм. Така

помірно шорстка поверхня може покращити формування нової кістки [339]. Зі

збільшенням концентрації KOH електропровідність електроліту збільшується

[286, 287], що призводить до збільшення кількості іскрових розрядів, що

спричиняє збільшення поруватості покриття в 4 рази (16,16%); середній розмір

пор становить 2,39 мкм. Згідно результатів мікрорентгеноспектрального

аналізу, було виявлено збільшення кількості Ca та P у ПЕО покритті

(табл. 6.1). Співвідношення Ca/P становить 1,69, що наближається до

співвідношення, характерного для біологічного гідроксиапатиту (1,67). Слід

зазначити, що така мікроструктура може прискорювати формування

міжфазного зв'язку між імплантом і кістковою тканиною.

Таблиця 6.1 – Хімічний склад ПЕО покриттів, сформованих на технічно

чистому титані ВТ1-0 в лужному електроліті

Хімічний елемент, aт.%
Концентрація KOH
Ca P O Ti

0,5M 14,86 8,67 64,52 11,95

1M 17,71 10,88 61,50 9,91

1,5M 8,45 3,28 67,75 20,52

2M 7,02 2,24 65,57 25,17

З підвищенням концентрації KOH в електроліті до 1,5M та 2M на

поверхні титану утворюються помірно шорсткі (Ra=1,62...1,68 мкм) поруваті

покриття (рис. 6.6 в, г). Згідно мікрорентгеноспектрального аналізу, на

поверхні фіксується зменшення вмісту кальцію та фосфору (табл. 6.1). Проте

спостерігається збільшення вмісту кисню та титану, і ця тенденція
посилюється зі збільшенням концентрації KOH. Це добре узгоджується з
