268

сферичних частинок (сферолітів), що характерно для гідроксиапатитних

покриттів (рис. 6.11 а). Слід відмітити, що за даних параметрів обробки

спостерігаються ділянки розтравлення поверхні. На поверхні, окрім відкритих

пор, присутні і закриті дрібні пори, утворені при збільшенні енергії іскрового

розряду в процесі ПЕО [340]. Поруватість ПЕО покриття становить 10,7%.

Переважають дрібні пори розміром 0,07…3 мкм (92,3%); вміст пор розміром

4…11 мкм становить 7,7% (рис. 6.12 а). Середній розмір пор 3,6 мкм. Згідно

результатів мікрорентгеноспектрального аналізу, співвідношення Ca/P

дорівнює ~ 1,54.

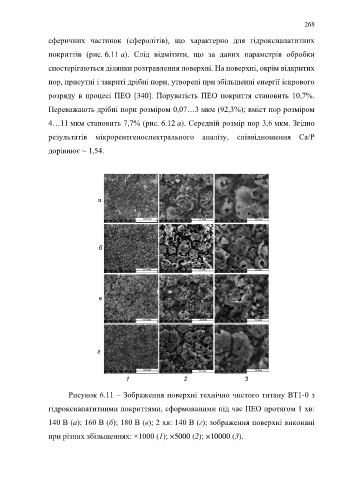

Рисунок 6.11 – Зображення поверхні технічно чистого титану ВТ1-0 з

гідроксиапатитними покриттями, сформованими під час ПЕО протягом 1 хв:

140 В (a); 160 В (б); 180 В (в); 2 хв: 140 В (г); зображення поверхні виконані

при різних збільшеннях: ×1000 (1); ×5000 (2); ×10000 (3).
