Page 243 - Докторська дисертація_Ткачук

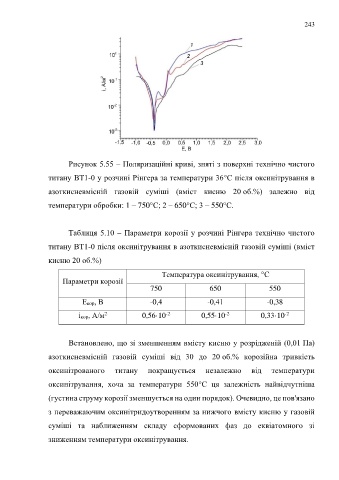

243

Рисунок 5.55 – Поляризаційні криві, зняті з поверхні технічно чистого

титану ВТ1-0 у розчині Рінгера за температури 36°С після оксинітрування в

азоткисневмісній газовій суміші (вміст кисню 20 об.%) залежно від

температури обробки: 1 – 750°С; 2 – 650°С; 3 – 550°С.

Таблиця 5.10 – Параметри корозії у розчині Рінгера технічно чистого

титану ВТ1-0 після оксинітрування в азоткисневмісній газовій суміші (вміст

кисню 20 об.%)

Температура оксинітрування, °С
Параметри корозії
750 650 550

Екор, В -0,4 -0,41 -0,38

-2
-2
2
-2
ікор, A/м 0,56·10 0,55·10 0,33·10

Встановлено, що зі зменшенням вмісту кисню у розрідженій (0,01 Па)

азоткисневмісній газовій суміші від 30 до 20 об.% корозійна тривкість

оксинітрованого титану покращується незалежно від температури

оксинітрування, хоча за температури 550°С ця залежність найвідчутніша

(густина струму корозії зменшується на один порядок). Очевидно, це пов'язано

з переважаючим оксинітридоутворенням за нижчого вмісту кисню у газовій

суміші та наближенням складу сформованих фаз до еквіатомного зі

зниженням температури оксинітрування.
