Page 237 - Докторська дисертація_Ткачук

237

поверхні технічно чистого титану ВТ1-0 формується плівка зелено-

золотистого забарвлення. При 650 °С вона набуває світлого сіро-золотистого

кольору, а при 550 °С – фіолетово-сірого. За вмісту кисню 30% зі зниженням

температури оксинітрування забарвлення змінюється в такій послідовності:

золотисте → зелено-сіре → темно-сіре з фіолетовим відтінком.

Під час оксинітрування у розрідженій (0,01 Па) азоткисневмісній газовій

суміші за вмісту кисню 20% зі зниженням температури оксинітрування як

шорсткість поверхні, так і поверхнева мікротвердість зменшуються

(рис. 5.49).

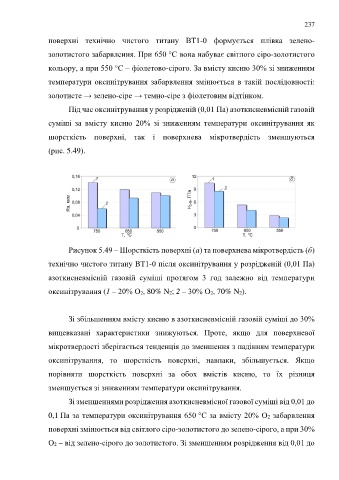

Рисунок 5.49 – Шорсткість поверхні (а) та поверхнева мікротвердість (б)

технічно чистого титану ВТ1-0 після оксинітрування у розрідженій (0,01 Па)

азоткисневмісній газовій суміші протягом 3 год залежно від температури

оксинітрування (1 – 20% О2, 80% N2; 2 – 30% О2, 70% N2).

Зі збільшенням вмісту кисню в азоткисневмісній газовій суміші до 30%

вищевказані характеристики знижуються. Проте, якщо для поверхневої

мікротвердості зберігається тенденція до зменшення з падінням температури

оксинітрування, то шорсткість поверхні, навпаки, збільшується. Якщо

порівняти шорсткість поверхні за обох вмістів кисню, то їх різниця

зменшується зі зниженням температури оксинітрування.

Зі зменшеннями розрідження азоткисневмісної газової суміші від 0,01 до

0,1 Па за температури оксинітрування 650 °С за вмісту 20% О2 забарвлення

поверхні змінюється від світлого сіро-золотистого до зелено-сірого, а при 30%

О2 – від зелено-сірого до золотистого. Зі зменшенням розрідження від 0,01 до
