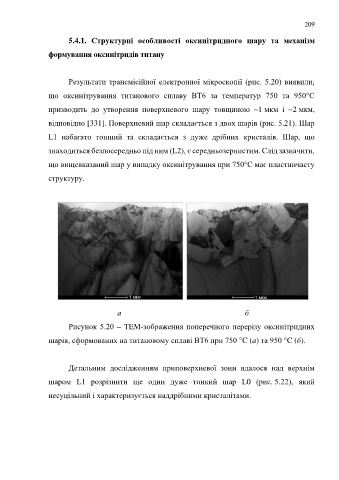

209

5.4.1. Структурні особливості оксинітридного шару та механізм

формування оксинітридів титану

Результати трансмісійної електронної мікроскопії (рис. 5.20) виявили,

що оксинітрування титанового сплаву ВТ6 за температур 750 та 950°С

призводить до утворення поверхневого шару товщиною ~1 мкм і ~2 мкм,

відповідно [331]. Поверхневий шар складається з двох шарів (рис. 5.21). Шар

L1 набагато тонший та складається з дуже дрібних кристалів. Шар, що

знаходиться безпосередньо під ним (L2), є середньозернистим. Слід зазначити,

що вищевказаний шар у випадку оксинітрування при 750°С має пластинчасту

структуру.

а б

Рисунок 5.20 – TEM-зображення поперечного перерізу оксинітридних

шарів, сформованих на титановому сплаві ВТ6 при 750 °C (а) та 950 °C (б).

Детальним дослідженням приповерхневої зони вдалося над верхнім

шаром L1 розрізнити ще один дуже тонкий шар L0 (рис. 5.22), який

несуцільний і характеризується наддрібними кристалітами.
