Page 206 - Докторська дисертація_Ткачук

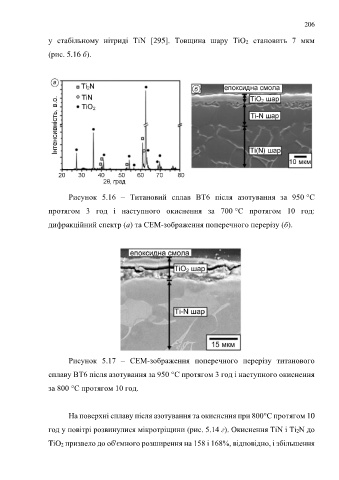

206

у стабільному нітриді TiN [295]. Товщина шару TiO2 становить 7 мкм

(рис. 5.16 б).

Рисунок 5.16 – Титановий сплав ВТ6 після азотування за 950 °С

протягом 3 год і наступного окиснення за 700 °C протягом 10 год:

дифракційний спектр (а) та СЕМ-зображення поперечного перерізу (б).

Рисунок 5.17 – СЕМ-зображення поперечного перерізу титанового

сплаву ВТ6 після азотування за 950 °С протягом 3 год і наступного окиснення

за 800 °C протягом 10 год.

На поверхні сплаву після азотування та окиснення при 800°C протягом 10

год у повітрі розвинулися мікротріщини (рис. 5.14 г). Окиснення TiN і Ti2N до

TiO2 призвело до об'ємного розширення на 158 і 168%, відповідно, і збільшення
