Page 202 - Докторська дисертація_Ткачук

202

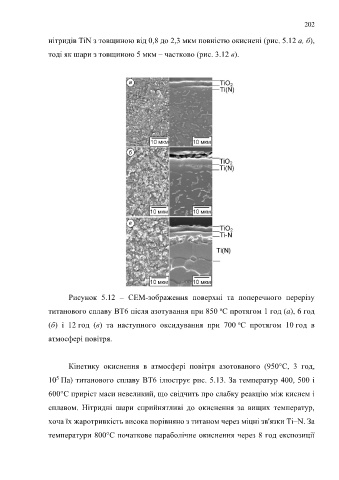

нітридів TiN з товщиною від 0,8 до 2,3 мкм повністю окиснені (рис. 5.12 a, б),

тоді як шари з товщиною 5 мкм – частково (рис. 3.12 в).

Рисунок 5.12 – СЕМ-зображення поверхні та поперечного перерізу

о
титанового сплаву ВТ6 після азотування при 850 С протягом 1 год (a), 6 год
о
(б) і 12 год (в) та наступного оксидування при 700 С протягом 10 год в
атмосфері повітря.

Кінетику окиснення в атмосфері повітря азотованого (950°С, 3 год,

5
10 Па) титанового сплаву ВТ6 ілюструє рис. 5.13. За температур 400, 500 і
600°C приріст маси невеликий, що свідчить про слабку реакцію між киснем і

сплавом. Нітридні шари сприйнятливі до окиснення за вищих температур,

хоча їх жаротривкість висока порівняно з титаном через міцні зв'язки Ti–N. За

температури 800°С початкове параболічне окиснення через 8 год експозиції
