200

Точки 3, 5 і 7 ідентифікували як TiN (рис. 5.10 б), TiN і α-Ti (N) (рис. 5.10 в),

α-Ti (N) (рис. 5.10 г), відповідно. Виявили, як правило, збіднення алюмінієм

навколо зовнішнього нітридного шару TiN і збагачення ним в точках 7 та 8.

Тенденція перерозподілу ванадію виражена слабо.

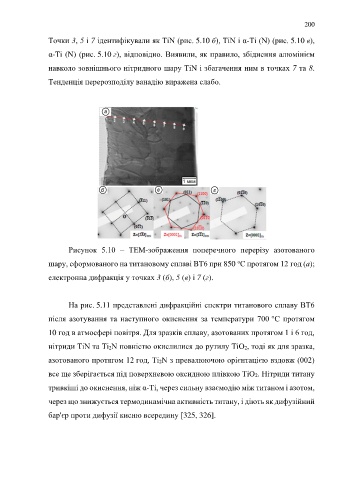

Рисунок 5.10 – ТЕМ-зображення поперечного перерізу азотованого

о
шару, сформованого на титановому сплаві ВТ6 при 850 С протягом 12 год (а);
електронна дифракція у точках 3 (б), 5 (в) і 7 (г).

На рис. 5.11 представлені дифракційні спектри титанового сплаву ВТ6

після азотування та наступного окиснення за температури 700 °С протягом

10 год в атмосфері повітря. Для зразків сплаву, азотованих протягом 1 і 6 год,

нітриди TiN та Ti2N повністю окислилися до рутилу TiO2, тоді як для зразка,

азотованого протягом 12 год, Ti2N з превалюючою орієнтацією вздовж (002)

все ще зберігається під поверхневою оксидною плівкою TiO2. Нітриди титану

тривкіші до окиснення, ніж α-Ti, через сильну взаємодію між титаном і азотом,

через що знижується термодинамічна активність титану, і діють як дифузійний

бар'єр проти дифузії кисню всередину [325, 326].
