Page 203 - Докторська дисертація_Ткачук

203

пришвидшується, головним чином, через руйнування поверхневого оксидного

шару TiO2 (рис. 5.14 г). За температури 900°С сплав окиснюється за лінійним

законом і демонструє слабку жаротривкість. На рис. 5.14 подано СЕМ-

зображення поверхні окисненого за різних температур в атмосфері повітря

5
попередньо азотованого (950°С, 3 год, 10 Па) титанового сплаву ВТ6.

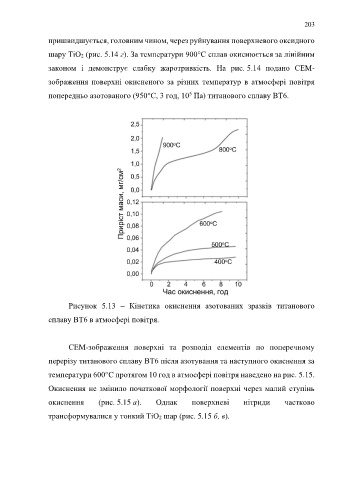

Рисунок 5.13 – Кінетика окиснення азотованих зразків титанового

сплаву ВТ6 в атмосфері повітря.

СЕМ-зображення поверхні та розподіл елементів по поперечному

перерізу титанового сплаву ВТ6 після азотування та наступного окиснення за

температури 600°C протягом 10 год в атмосфері повітря наведено на рис. 5.15.

Окиснення не змінило початкової морфології поверхні через малий ступінь

окиснення (рис. 5.15 а). Однак поверхневі нітриди частково

трансформувалися у тонкий TiO2 шар (рис. 5.15 б, в).
