Page 205 - Докторська дисертація_Ткачук

205

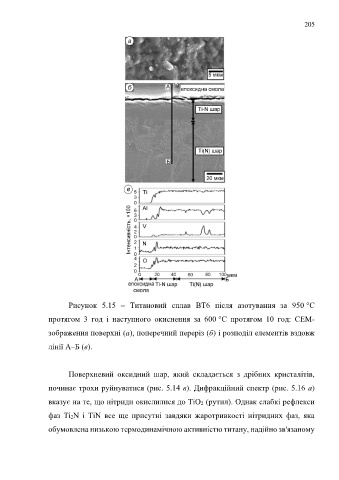

Рисунок 5.15 – Титановий сплав ВТ6 після азотування за 950 °С

протягом 3 год і наступного окиснення за 600 °C протягом 10 год: СЕМ-

зображення поверхні (a), поперечний переріз (б) і розподіл елементів вздовж

лінії A–Б (в).

Поверхневий оксидний шар, який складається з дрібних кристалітів,

починає трохи руйнуватися (рис. 5.14 в). Дифракційний спектр (рис. 5.16 а)

вказує на те, що нітриди окислилися до TiO2 (рутил). Однак слабкі рефлекси

фаз Ti2N і TiN все ще присутні завдяки жаротривкості нітридних фаз, яка

обумовлена низькою термодинамічною активністю титану, надійно зв'язаному
