Page 201 - Докторська дисертація_Ткачук

201

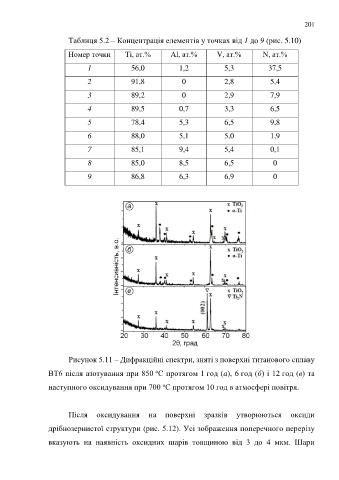

Таблиця 5.2 – Концентрація елементів у точках від 1 до 9 (рис. 5.10)

Номер точки Ті, ат.% Al, ат.% V, ат.% N, ат.%

1 56,0 1,2 5,3 37,5

2 91,8 0 2,8 5,4

3 89,2 0 2,9 7,9

4 89,5 0,7 3,3 6,5

5 78,4 5,3 6,5 9,8

6 88,0 5,1 5,0 1,9

7 85,1 9,4 5,4 0,1

8 85,0 8,5 6,5 0

9 86,8 6,3 6,9 0

Рисунок 5.11 – Дифракційні спектри, зняті з поверхні титанового сплаву

о
ВТ6 після азотування при 850 С протягом 1 год (a), 6 год (б) і 12 год (в) та
о
наступного оксидування при 700 С протягом 10 год в атмосфері повітря.

Після оксидування на поверхні зразків утворюються оксиди

дрібнозернистої структури (рис. 5.12). Усі зображення поперечного перерізу

вказують на наявність оксидних шарів товщиною від 3 до 4 мкм. Шари
