197

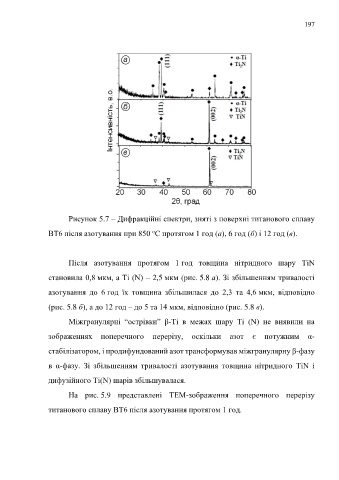

Рисунок 5.7 – Дифракційні спектри, зняті з поверхні титанового сплаву
о
ВТ6 після азотування при 850 С протягом 1 год (a), 6 год (б) і 12 год (в).
Після азотування протягом 1 год товщина нітридного шару TiN
становила 0,8 мкм, а Ti (N) – 2,5 мкм (рис. 5.8 а). Зі збільшенням тривалості
азотування до 6 год їх товщина збільшилася до 2,3 та 4,6 мкм, відповідно
(рис. 5.8 б), а до 12 год – до 5 та 14 мкм, відповідно (рис. 5.8 в).
Міжгранулярні “острівкиˮ β-Ti в межах шару Ti (N) не виявили на
зображеннях поперечного перерізу, оскільки азот є потужним α-
стабілізатором, і продифундований азот трансформував міжгранулярну β-фазу
в α-фазу. Зі збільшенням тривалості азотування товщина нітридного TiN і
дифузійного Ti(N) шарів збільшувалася.
На рис. 5.9 представлені TEM-зображення поперечного перерізу
титанового сплаву ВТ6 після азотування протягом 1 год.
