194

формується дифузійна зона з нерівномірним розподілом кисню, і, особливо,

азоту (рис. 5.5).

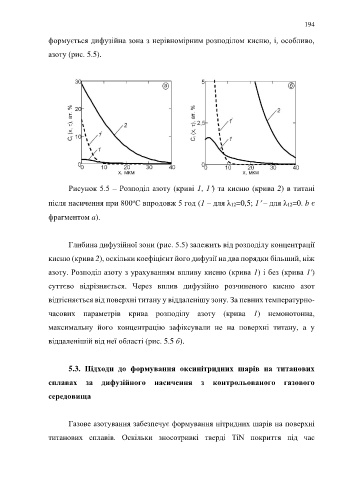

Рисунок 5.5 – Розподіл азоту (криві 1, 1) та кисню (крива 2) в титані

після насичення при 800 С впродовж 5 год (1 – для λ12=0,5; 1 – для λ12=0. b є
o

фрагментом a).

Глибина дифузійної зони (рис. 5.5) залежить від розподілу концентрації

кисню (крива 2), оскільки коефіцієнт його дифузії на два порядки більший, ніж

азоту. Розподіл азоту з урахуванням впливу кисню (крива 1) і без (крива 1')

суттєво відрізняється. Через вплив дифузійно розчиненого кисню азот

відтісняється від поверхні титану у віддаленішу зону. За певних температурно-

часових параметрів крива розподілу азоту (крива 1) немонотонна,

максимальну його концентрацію зафіксували не на поверхні титану, а у

віддаленішій від неї області (рис. 5.5 б).

5.3. Підходи до формування оксинітридних шарів на титанових

сплавах за дифузійного насичення з контрольованого газового

середовища

Газове азотування забезпечує формування нітридних шарів на поверхні

титанових сплавів. Оскільки зносотривкі тверді TiN покриття під час
