Page 195 - Докторська дисертація_Ткачук
P. 195
195
експлуатації часто піддаються дії окиснювальної атмосфери, тривкість до
високотемпературного окиснення важлива для їх практичного застосування.
Нітридні плівки TiN починають окиснюватися вже за температури 550°C.
Вважають, що основним чинником, який регулює окиснення плівок TiN, є
дифузія кисню з атмосфери до реакційної поверхні та утворення оксиду TiO2,
чи десорбція азоту з реакційної поверхні до атмосфери. Таким чином, зрозуміти
поведінку окиснених нітридних шарів важливо для поверхневого зміцнення та
застосування титанових сплавів.
Досліджували окиснювальні характеристики (в атмосферному повітрі за
температури 700°С упродовж 10 год) нітридних шарів, сформованих на
титановому сплаві ВТ6 методом дифузійного насичення у контрольованому
газовому середовищі (pN 2 = 1 Па) за 850°С упродовж 1; 6 і 12 год [295].
На рис. 5.6 зображено поверхню титанового сплаву ВТ6. Зерна α-Ti
(темна ділянка на рис. 5.6 а) збагачені алюмінієм, а зерна β-Ti (білі “острівки”
на рис. 5.6 а) – ванадієм. Це пов'язано з тим, що алюміній є α-стабілізатором,
а ванадій – β-стабілізатором.

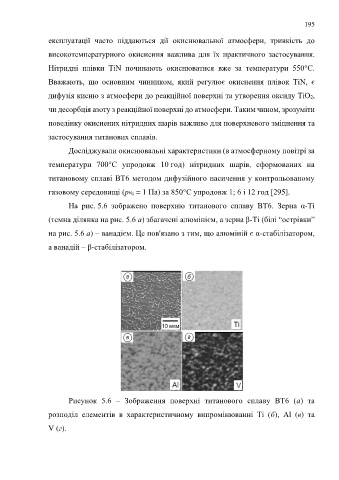

Рисунок 5.6 – Зображення поверхні титанового сплаву ВТ6 (а) та
розподіл елементів в характеристичному випромінюванні Ti (б), Al (в) та
V (г).
