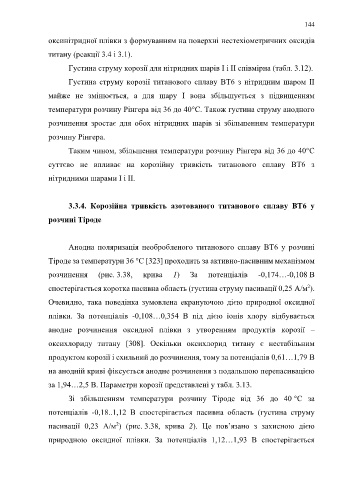

Page 144 - Докторська дисертація_Ткачук

144

оксинітридної плівки з формуванням на поверхні нестехіометричних оксидів

титану (реакції 3.4 і 3.1).

Густина струму корозії для нітридних шарів І і ІІ співмірна (табл. 3.12).

Густина струму корозії титанового сплаву ВТ6 з нітридним шаром II

майже не змінюється, а для шару I вона збільшується з підвищенням

температури розчину Рінгера від 36 до 40°C. Також густина струму анодного

розчинення зростає для обох нітридних шарів зі збільшенням температури

розчину Рінгера.

Таким чином, збільшення температури розчину Рінгера від 36 до 40°С

суттєво не впливає на корозійну тривкість титанового сплаву ВТ6 з

нітридними шарами I і II.

3.3.4. Корозійна тривкість азотованого титанового сплаву ВТ6 у

розчині Тіроде

Анодна поляризація необробленого титанового сплаву ВТ6 у розчині

Тіроде за температури 36 °С [323] проходить за активно-пасивним механізмом

розчинення (рис. 3.38, крива 1) За потенціалів -0,174…-0,108 В

2
спостерігається коротка пасивна область (густина струму пасивації 0,25 А/м ).
Очевидно, така поведінка зумовлена екрануючою дією природної оксидної

плівки. За потенціалів -0,108…0,354 В під дією іонів хлору відбувається

анодне розчинення оксидної плівки з утворенням продуктів корозії –

оксихлориду титану [308]. Оскільки оксихлорид титану є нестабільним

продуктом корозії і схильний до розчинення, тому за потенціалів 0,61…1,79 В

на анодній криві фіксується анодне розчинення з подальшою перепасивацією

за 1,94…2,5 В. Параметри корозії представлені у табл. 3.13.

Зі збільшенням температури розчину Тіроде від 36 до 40 °С за

потенціалів -0,18..1,12 В спостерігається пасивна область (густина струму

пасивації 0,23 А/м ) (рис. 3.38, крива 2). Це пов’язано з захисною дією
2
природною оксидної плівки. За потенціалів 1,12…1,93 В спостерігається
