Page 146 - Докторська дисертація_Ткачук

146

потенціалів стримує розчинення нітридного шару [323]. Це підтверджують

результати мікрорентгеноспектрального аналізу, які фіксують незначну

масову долю цих елементів на азотованій поверхні сплаву після поляризації у

даному фізіологічному розчині (0,12 мас.% К і 0,10 мас.% Са). Густина струму

2
повної пасивації становить 0,045 А/м . Спостерігається збільшення густини
струму корозії нітридного шару ІІ відносно шару І (табл. 3.13).

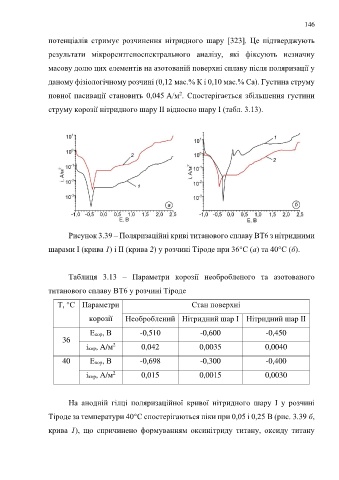

Рисунок 3.39 – Поляризаційні криві титанового сплаву ВТ6 з нітридними

шарами I (крива 1) і II (крива 2) у розчині Тіроде при 36°С (а) та 40°С (б).

Таблиця 3.13 – Параметри корозії необробленого та азотованого

титанового сплаву ВТ6 у розчині Тіроде

Т, °С Параметри Стан поверхні

корозії Необроблений Нітридний шар І Нітридний шар ІI

Екор, В -0,510 -0,600 -0,450
36
ікор, A/м 2 0,042 0,0035 0,0040

40 Екор, В -0,698 -0,300 -0,400

ікор, A/м 2 0,015 0,0015 0,0030

На анодній гілці поляризаційної кривої нітридного шару І у розчині

Тіроде за температури 40°С спостерігаються піки при 0,05 і 0,25 В (рис. 3.39 б,

крива 1), що спричинено формуванням оксинітриду титану, оксиду титану
