Page 147 - Докторська дисертація_Ткачук

147

нестехіометричного складу та оксихлориду (реакції 3.1–3.4) [14-16].

Поляризаційна крива титанового сплаву ВТ6 з нітридним шаром І у розчині

Тіроде за температури 40°С ілюструє відсутність пасивної області,

формування якої пов’язували із складом фізіологічного розчину (рис. 3.39 б,

крива 1). Можливо, корозійно-електрохімічна поведінка нітридного шару І

пов’язана зі зміною домінуючих процесів окисно-відновних реакцій за

підвищення шорсткості його поверхні. Це опосередковано підтверджується

результатами мікрорентгеноспектрального аналізу, які демонструють

підвищений вміст хлору на поверхні сплаву після анодної поляризації,

причому його концентрація суттєво зростає на висотних максимумах

поверхневого мікрорельєфу (рис. 3.40, табл. 3.14).

a б

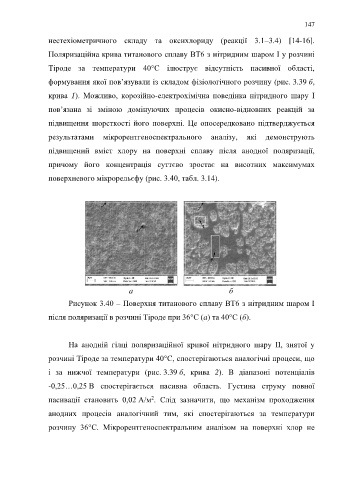

Рисунок 3.40 – Поверхня титанового сплаву ВТ6 з нітридним шаром І
після поляризації в розчині Тіроде при 36°C (a) та 40°C (б).

На анодній гілці поляризаційної кривої нітридного шару ІІ, знятої у

розчині Тіроде за температури 40°С, спостерігаються аналогічні процеси, що

і за нижчої температури (рис. 3.39 б, крива 2). В діапазоні потенціалів

-0,25…0,25 В спостерігається пасивна область. Густина струму повної

пасивації становить 0,02 А/м . Слід зазначити, що механізм проходження
2
анодних процесів аналогічний тим, які спостерігаються за температури

розчину 36°С. Мікрорентгеноспектральним аналізом на поверхні хлор не
