Page 145 - Докторська дисертація_Ткачук

145

анодне розчинення оксидної плівки з подальшою перепасивацією за

потенціалів 1,93…2,50 В. Густина струму корозії зменшується у 2,8 разів

(табл. 3.13).

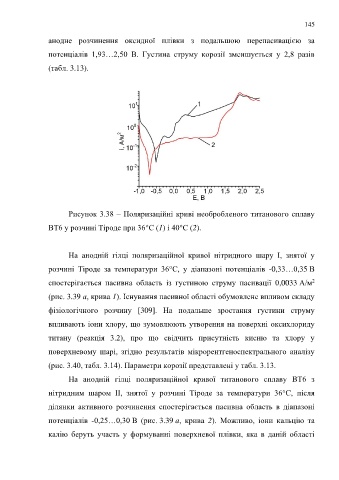

Рисунок 3.38 – Поляризаційні криві необробленого титанового сплаву

ВТ6 у розчині Тіроде при 36°С (1) і 40°С (2).

На анодній гілці поляризаційної кривої нітридного шару І, знятої у

розчині Тіроде за температури 36°С, у діапазоні потенціалів -0,33…0,35 В

2
спостерігається пасивна область із густиною струму пасивації 0,0033 А/м
(рис. 3.39 а, крива 1). Існування пасивної області обумовлене впливом складу

фізіологічного розчину [309]. На подальше зростання густини струму

впливають іони хлору, що зумовлюють утворення на поверхні оксихлориду

титану (реакція 3.2), про що свідчить присутність кисню та хлору у

поверхневому шарі, згідно результатів мікрорентгеноспектрального аналізу

(рис. 3.40, табл. 3.14). Параметри корозії представлені у табл. 3.13.

На анодній гілці поляризаційної кривої титанового сплаву ВТ6 з

нітридним шаром ІІ, знятої у розчині Тіроде за температури 36°С, після

ділянки активного розчинення спостерігається пасивна область в діапазоні

потенціалів -0,25…0,30 В (рис. 3.39 а, крива 2). Можливо, іони кальцію та

калію беруть участь у формуванні поверхневої плівки, яка в даній області
