Page 149 - Докторська дисертація_Ткачук

149

призначення. Встановлено його роль у забезпеченні рівня зносо- та корозійної

тривкості у фізіологічному середовищі.

Корозійна тривкість азотованого титанового сплаву у розчинах, що

моделюють фізіологічне середовище, є кращою, коли на поверхні утворюється

нітридний шар на базі мононітриду титану TiNx, тобто коли забезпечено

структурно-фазовий стан І. Формування такого структурно-фазового стану

досягається азотуванням у діапазоні вищих температур і коротших витримок

за атмосферного тиску азоту (рис. 3.41).

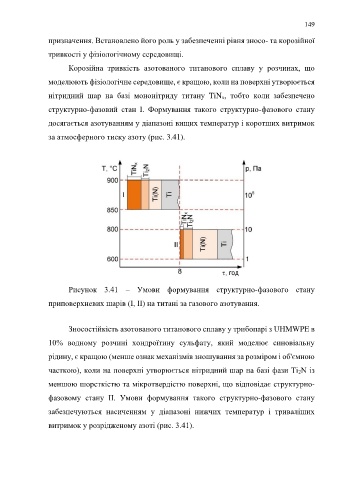

Рисунок 3.41 – Умови формування структурно-фазового стану

приповерхневих шарів (I, II) на титані за газового азотування.

Зносостійкість азотованого титанового сплаву у трибопарі з UHMWPE в

10% водному розчині хондроїтину сульфату, який моделює синовіальну

рідину, є кращою (менше ознак механізмів зношування за розміром і об'ємною

часткою), коли на поверхні утворюється нітридний шар на базі фази Ti2N із

меншою шорсткістю та мікротвердістю поверхні, що відповідає структурно-

фазовому стану ІІ. Умови формування такого структурно-фазового стану

забезпечуються насиченням у діапазоні нижчих температур і триваліших

витримок у розрідженому азоті (рис. 3.41).
