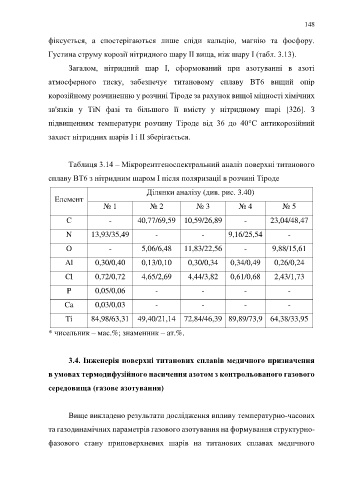

Page 148 - Докторська дисертація_Ткачук

148

фіксується, а спостерігаються лише сліди кальцію, магнію та фосфору.

Густина струму корозії нітридного шару ІІ вища, ніж шару І (табл. 3.13).

Загалом, нітридний шар І, сформований при азотуванні в азоті

атмосферного тиску, забезпечує титановому сплаву ВТ6 вищий опір

корозійному розчиненню у розчині Тіроде за рахунок вищої міцності хімічних

зв'язків у TiN фазі та більшого її вмісту у нітридному шарі [326]. З

підвищенням температури розчину Тіроде від 36 до 40°C антикорозійний

захист нітридних шарів І і ІІ зберігається.

Таблиця 3.14 – Мікрорентгеноспектральний аналіз поверхні титанового

сплаву ВТ6 з нітридним шаром I після поляризації в розчині Тіроде

Ділянки аналізу (див. рис. 3.40)
Елемент
№ 1 № 2 № 3 № 4 № 5

С - 40,77/69,59 10,59/26,89 - 23,04/48,47

N 13,93/35,49 - - 9,16/25,54 -

O - 5,06/6,48 11,83/22,56 - 9,88/15,61

Al 0,30/0,40 0,13/0,10 0,30/0,34 0,34/0,49 0,26/0,24

Cl 0,72/0,72 4,65/2,69 4,44/3,82 0,61/0,68 2,43/1,73

P 0,05/0,06 - - - -

Ca 0,03/0,03 - - - -

Ti 84,98/63,31 49,40/21,14 72,84/46,39 89,89/73,9 64,38/33,95

* чисельник – мас.%; знаменник – aт.%.

3.4. Інженерія поверхні титанових сплавів медичного призначення

в умовах термодифузійного насичення азотом з контрольованого газового

середовища (газове азотування)

Вище викладено результати дослідження впливу температурно-часових

та газодинамічних параметрів газового азотування на формування структурно-

фазового стану приповерхневих шарів на титанових сплавах медичного
