142

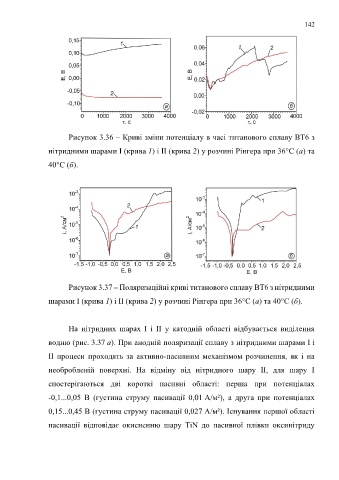

Рисунок 3.36 – Криві зміни потенціалу в часі титанового сплаву ВТ6 з
нітридними шарами I (крива 1) і II (крива 2) у розчині Рінгера при 36°С (а) та
40°С (б).
Рисунок 3.37 – Поляризаційні криві титанового сплаву ВТ6 з нітридними
шарами I (крива 1) і II (крива 2) у розчині Рінгера при 36°С (а) та 40°С (б).
На нітридних шарах І і ІІ у катодній області відбувається виділення
водню (рис. 3.37 а). При анодній поляризації сплаву з нітридними шарами І і
ІІ процеси проходять за активно-пасивним механізмом розчинення, як і на
необробленій поверхні. На відміну від нітридного шару IІ, для шару I
спостерігаються дві короткі пасивні області: перша при потенціалах
-0,1...0,05 В (густина струму пасивації 0,01 А/м²), а друга при потенціалах
0,15...0,45 В (густина струму пасивації 0,027 А/м²). Існування першої області
пасивації відповідає окисненню шару TiN до пасивної плівки оксинітриду
