138

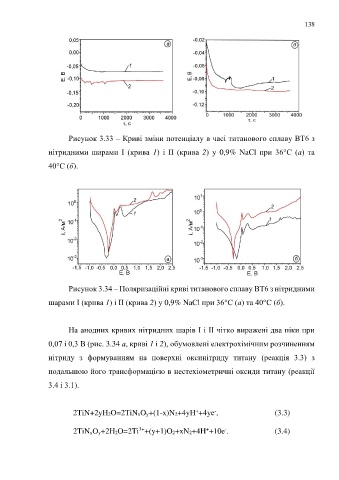

Рисунок 3.33 – Криві зміни потенціалу в часі титанового сплаву ВТ6 з
нітридними шарами I (крива 1) і II (крива 2) у 0,9% NaCl при 36°С (а) та
40°С (б).
Рисунок 3.34 – Поляризаційні криві титанового сплаву ВТ6 з нітридними
шарами I (крива 1) і II (крива 2) у 0,9% NaCl при 36°С (а) та 40°С (б).
На анодних кривих нітридних шарів І і ІІ чітко виражені два піки при
0,07 і 0,3 В (рис. 3.34 а, криві 1 і 2), обумовлені електрохімічним розчиненням
нітриду з формуванням на поверхні оксинітриду титану (реакція 3.3) з
подальшою його трансформацією в нестехіометричні оксиди титану (реакції
3.4 і 3.1).
-
+
2TiN+2yH2O=2TiNxOy+(1-x)N2+4yH +4ye , (3.3)
2TiNxOy+2H2O=2Ti +(y+1)O2+xN2+4H +10e . (3.4)
