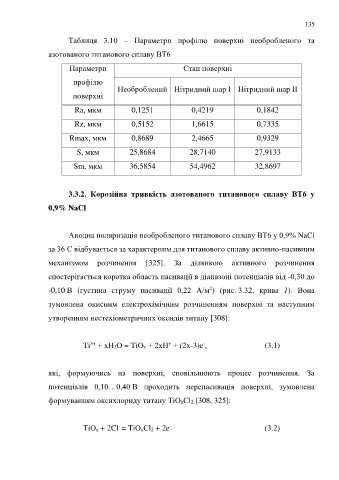

Page 135 - Докторська дисертація_Ткачук

135

Таблиця 3.10 – Параметри профілю поверхні необробленого та

азотованого титанового сплаву ВТ6

Параметри Стан поверхні

профілю
Необроблений Нітридний шар І Нітридний шар ІI
поверхні

Ra, мкм 0,1251 0,4219 0,1842

Rz, мкм 0,5152 1,6615 0,7335

Rmax, мкм 0,8689 2,4665 0,9329

S, мкм 25,8684 28,7140 27,9133

Sm, мкм 36,5854 54,4962 32,8697

3.3.2. Корозійна тривкість азотованого титанового сплаву ВТ6 у

0,9% NaCl

Анодна поляризація необробленого титанового сплаву ВТ6 у 0,9% NaCl

за 36 С відбувається за характерним для титанового сплаву активно-пасивним

механізмом розчинення [325]. За ділянкою активного розчинення

спостерігається коротка область пасивації в діапазоні потенціалів від -0,30 до

2
-0,10 В (густина струму пасивації 0,22 А/м ) (рис. 3.32, крива 1). Вона
зумовлена окисним електрохімічним розчиненням поверхні та наступним

утворенням нестехіометричних оксидів титану [308]:

3+
+
-
Ti + хH2O = TiOх + 2хH + (2х-3)e , (3.1)

які, формуючись на поверхні, сповільнюють процес розчинення. За

потенціалів 0,10…0,40 В проходить перепасивація поверхні, зумовлена

формуванням оксихлориду титану TiOхCl2 [308, 325]:

-
-
TiОх + 2Cl = TiOхCl2 + 2e (3.2)
