Page 131 - Докторська дисертація_Ткачук

131

Таблиця 3.7 – Параметри кристалічної ґратки фаз TiN, Ti2N і α-Ti, розмір

кристалітів і внутрішні напруження в нітриді TiN

Параметр Розмір
Режим Параметр ґратки Параметр ґратки Внутрішні
ґратки криста-
азоту- Ti2N, нм α-Ti, нм напру-
TiN, нм літів,
вання ження
а а с а с нм

I 0,42475 0,49575 0,30379 0,47110 0,29411 69,17 0,001539

IІ 0,42390 0,49523 0,30359 0,46995 0,29303 54,82 0,000408

Лінійні параметри дифузійного шару оцінювали за розподілом

мікротвердості по перерізу приповерхневих шарів, а сам шар ідентифікували

як зону, твердість якої на 0,2 ГПа перевищує твердість матриці сплаву

(рис. 3.29), а також металографічно як поверхневу зону з нижчим ступенем

травлення відносно матриці (2 на рис. 3.30).

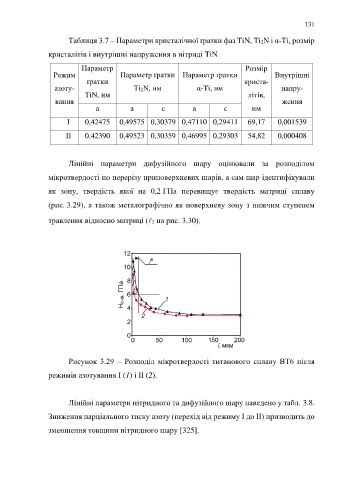

Рисунок 3.29 – Розподіл мікротвердості титанового сплаву ВТ6 після

режимів азотування I (1) і II (2).

Лінійні параметри нітридного та дифузійного шару наведено у табл. 3.8.

Зниження парціального тиску азоту (перехід від режиму І до ІІ) призводить до

зменшення товщини нітридного шару [325].
