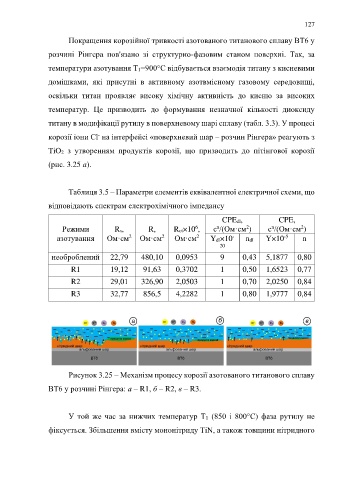

Page 127 - Докторська дисертація_Ткачук

127

Покращення корозійної тривкості азотованого титанового сплаву ВТ6 у

розчині Рінгера пов'язано зі структурно-фазовим станом поверхні. Так, за

температури азотування Т1=900°С відбувається взаємодія титану з кисневими

домішками, які присутні в активному азотвмісному газовому середовищі,

оскільки титан проявляє високу хімічну активність до кисню за високих

температур. Це призводить до формування незначної кількості диоксиду

титану в модифікації рутилу в поверхневому шарі сплаву (табл. 3.3). У процесі

-
корозії іони Cl на інтерфейсі «поверхневий шар – розчин Рінгера» реагують з
TiO2 з утворенням продуктів корозії, що призводить до пітінгової корозії

(рис. 3.25 a).

Таблиця 3.5 – Параметри елементів еквівалентної електричної схеми, що

відповідають спектрам електрохімічного імпедансу

CPEdl, CPE,
n
n
2
2
6
Режими Rs, R, Rct×10 , с /(Ом·см ) с /(Ом·см )
2
2
2
азотування Ом·см Ом·см Ом·см Ydl×10 - ndl Y×10 n
-5
20
необроблений 22,79 480,10 0,0953 9 0,43 5,1877 0,80
R1 19,12 91,63 0,3702 1 0,50 1,6523 0,77
R2 29,01 326,90 2,0503 1 0,70 2,0250 0,84
R3 32,77 856,5 4,2282 1 0,80 1,9777 0,84

Рисунок 3.25 – Механізм процесу корозії азотованого титанового сплаву

ВТ6 у розчині Рінгера: а – R1, б – R2, в – R3.

У той же час за нижчих температур Т1 (850 і 800°С) фаза рутилу не

фіксується. Збільшення вмісту мононітриду ТіN, а також товщини нітридного
