фазового кута становить ~ -70 на середніх частотах і він падає до нижчих

значень (до -38 і -44 відповідно) в області низьких частот.

Еквівалентна електрична схема, використана для уточнення кривих

імпедансу, представлена на рис. 3.24. Така схема використовується для опису

пасивних та нітридних шарів на титанових сплавах [317]. Зразки були уточнені

двома постійними часу. Rs відповідає опору електроліту, R – опору пасивної

плівки для необробленого сплаву (а) чи нітридного шару для азотованого

сплаву (б), Rct – опору передачі заряду між електролітом і підкладкою. CPE

позначає елемент постійної фази, який асоціюється з ємністю пасивної плівки

для необробленого сплаву (а) чи нітридного шару для азотованого сплаву (б),

CPEdl – це елемент постійної фази перенесення заряду, який відповідає ємності

подвійного електричного шару. Дані, отримані в результаті аналізу уточнення,

представлені в табл. 3.5. Параметри уточнення для необробленого та

азотованого сплаву показують вищі значення Rct, ніж значення R, що вказує на

те, що подвійний електричний шар демонструє високу здатність до захисту від

корозії. Стійкість подвійного електричного шару підвищується при переході

від режиму азотування R1 до R3, і вона вища порівняно з необробленим

сплавом, що свідчить про вищу корозійну тривкість азотованого сплаву.

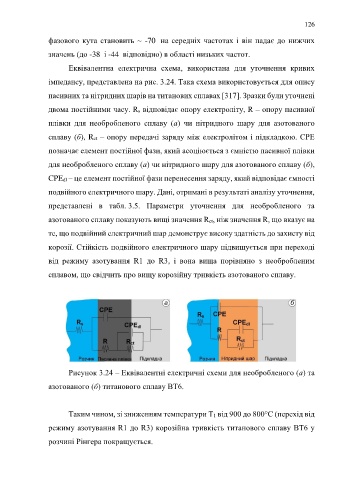

Рисунок 3.24 – Еквівалентні електричні схеми для необробленого (а) та

азотованого (б) титанового сплаву ВТ6.

Таким чином, зі зниженням температури Т1 від 900 до 800°С (перехід від

режиму азотування R1 до R3) корозійна тривкість титанового сплаву ВТ6 у

розчині Рінгера покращується.
