Page 129 - Докторська дисертація_Ткачук

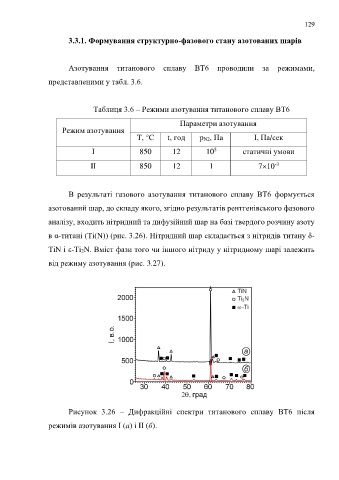

129

3.3.1. Формування структурно-фазового стану азотованих шарів

Азотування титанового сплаву ВТ6 проводили за режимами,

представленими у табл. 3.6.

Таблиця 3.6 – Режими азотування титанового сплаву ВТ6

Параметри азотування
Режим азотування
T, °C t, год pN2, Пa I, Па/сек

5
I 850 12 10 статичні умови
-3
IІ 850 12 1 710

В результаті газового азотування титанового сплаву ВТ6 формується

азотований шар, до складу якого, згідно результатів рентгенівського фазового

аналізу, входить нітридний та дифузійний шар на базі твердого розчину азоту

в α-титані (Ti(N)) (рис. 3.26). Нітридний шар складається з нітридів титану δ-

TiN і ε-Ti2N. Вміст фази того чи іншого нітриду у нітридному шарі залежить

від режиму азотування (рис. 3.27).

Рисунок 3.26 – Дифракційні спектри титанового сплаву ВТ6 після

режимів азотування I (a) і II (б).
