132

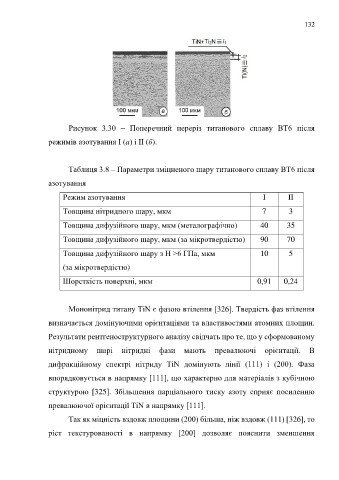

Рисунок 3.30 – Поперечний переріз титанового сплаву ВТ6 після

режимів азотування I (a) і II (б).

Таблиця 3.8 – Параметри зміцненого шару титанового сплаву ВТ6 після

азотування

Режим азотування I II

Товщина нітридного шару, мкм 7 3

Товщина дифузійного шару, мкм (металографічно) 40 35

Товщина дифузійного шару, мкм (за мікротвердістю) 90 70

Товщина дифузійного шару з Н >6 ГПа, мкм 10 5

(за мікротвердістю)

Шорсткість поверхні, мкм 0,91 0,24

Мононітрид титану TiN є фазою втілення [326]. Твердість фаз втілення

визначається домінуючими орієнтаціями та властивостями атомних площин.

Результати рентгеноструктурного аналізу свідчать про те, що у сформованому

нітридному шарі нітридні фази мають превалюючі орієнтації. В

дифракційному спектрі нітриду TiN домінують лінії (111) і (200). Фаза

впорядковується в напрямку [111], що характерно для матеріалів з кубічною

структурою [325]. Збільшення парціального тиску азоту сприяє посиленню

превалюючої орієнтації TiN в напрямку [111].

Так як міцність вздовж площини (200) більша, ніж вздовж (111) [326], то

ріст текстурованості в напрямку [200] дозволяє пояснити зменшення
