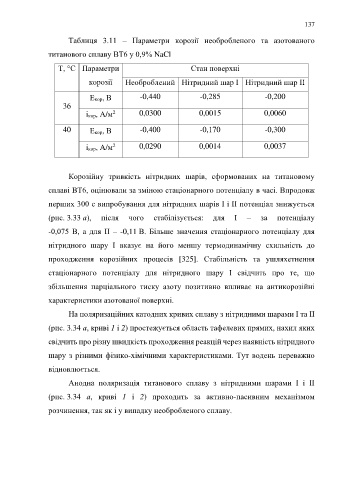

Page 137 - Докторська дисертація_Ткачук

137

Таблиця 3.11 – Параметри корозії необробленого та азотованого

титанового сплаву ВТ6 у 0,9% NaCl

Т, °С Параметри Стан поверхні

корозії Необроблений Нітридний шар І Нітридний шар ІI

Екор, В -0,440 -0,285 -0,200
36
ікор, A/м 2 0,0300 0,0015 0,0060

40 Екор, В -0,400 -0,170 -0,300

ікор, A/м 2 0,0290 0,0014 0,0037

Корозійну тривкість нітридних шарів, сформованих на титановому

сплаві ВТ6, оцінювали за зміною стаціонарного потенціалу в часі. Впродовж

перших 300 с випробування для нітридних шарів І і ІІ потенціал знижується

(рис. 3.33 а), після чого стабілізується: для І – за потенціалу

-0,075 В, а для ІІ – -0,11 В. Більше значення стаціонарного потенціалу для

нітридного шару І вказує на його меншу термодинамічну схильність до

проходження корозійних процесів [325]. Стабільність та ушляхетнення

стаціонарного потенціалу для нітридного шару І свідчить про те, що

збільшення парціального тиску азоту позитивно впливає на антикорозійні

характеристики азотованої поверхні.

На поляризаційних катодних кривих сплаву з нітридними шарами І та ІІ

(рис. 3.34 а, криві 1 і 2) простежується область тафелевих прямих, нахил яких

свідчить про різну швидкість проходження реакцій через наявність нітридного

шару з різними фізико-хімічними характеристиками. Тут водень переважно

відновлюється.

Анодна поляризація титанового сплаву з нітридними шарами І і ІІ

(рис. 3.34 а, криві 1 і 2) проходить за активно-пасивним механізмом

розчинення, так як і у випадку необробленого сплаву.
