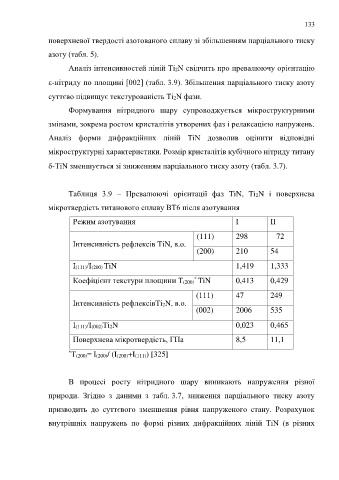

Page 133 - Докторська дисертація_Ткачук

133

поверхневої твердості азотованого сплаву зі збільшенням парціального тиску

азоту (табл. 5).

Аналіз інтенсивностей ліній Ti2N свідчить про превалюючу орієнтацію

-нітриду по площині [002] (табл. 3.9). Збільшення парціального тиску азоту

суттєво підвищує текстурованість Ti2N фази.

Формування нітридного шару супроводжується мікроструктурними

змінами, зокрема ростом кристалітів утворених фаз і релаксацією напружень.

Аналіз форми дифракційних ліній TiN дозволив оцінити відповідні

мікроструктурні характеристики. Розмір кристалітів кубічного нітриду титану

-TiN зменшується зі зниженням парціального тиску азоту (табл. 3.7).

Таблиця 3.9 – Превалюючі орієнтації фаз TiN, Ti2N і поверхнева
мікротвердість титанового сплаву ВТ6 після азотування

Режим азотування I II

(111) 298 72
Інтенсивність рефлексів TiN, в.о.
(200) 210 54

І(111)/І(200) TiN 1,419 1,333

*
Коефіцієнт текстури площини Т(200) TiN 0,413 0,429

(111) 47 249
Інтенсивність рефлексівTi2N, в.о.
(002) 2006 535

І(111)/І(002)Ti2N 0,023 0,465

Поверхнева мікротвердість, ГПа 8,5 11,1

* Т(200)= І(200)/ (I(200)+I(111)) [325]

В процесі росту нітридного шару виникають напруження різної

природи. Згідно з даними з табл. 3.7, зниження парціального тиску азоту

призводить до суттєвого зменшення рівня напруженого стану. Розрахунок

внутрішніх напружень по формі різних дифракційних ліній TiN (в різних
