Page 130 - Докторська дисертація_Ткачук

130

Дослідження показали, що після азотування в азоті атмосферного тиску

(режим I) вміст мононітриду TiN у нітридному шарі становить 67 %, тоді як в

розрідженому азоті (режим II) лише 4 % [326]. Таким чином, фаза TiN

переважає в нітридному шарі І. Натомість нітридний шар ІІ, в основному,

складається з фази Ti2N, про що, окрім рентгенофазового, свідчить і

мікрорентгеноспектральний аналіз (рис. 3.28).

Присутність на дифрактограмах ліній -титану зі збільшеними

міжплощинними відстанями свідчить про формування дифузійного шару, що

відокремлює нітридний шар від матриці сплаву. При формуванні твердих

розчинів втілення збільшується період кристалічної ґратки титану (табл. 3.7).

Після азотування за нижчого парціального тиску азоту період ґратки титану

менший.

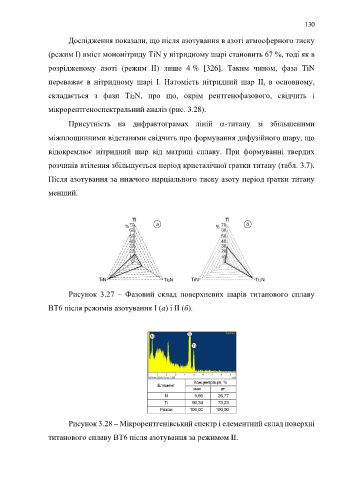

Рисунок 3.27 – Фазовий склад поверхневих шарів титанового сплаву
ВТ6 після режимів азотування I (a) і II (б).

Рисунок 3.28 – Мікрорентгенівський спектр і елементний склад поверхні

титанового сплаву ВТ6 після азотування за режимом IІ.
