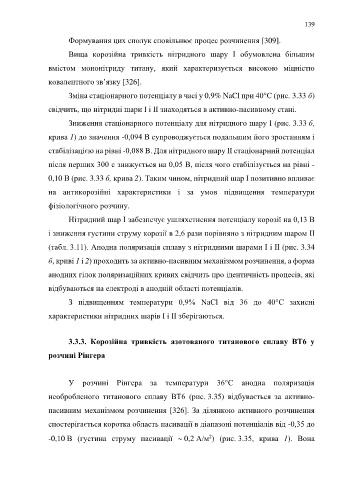

Page 139 - Докторська дисертація_Ткачук

139

Формування цих сполук сповільнює процес розчинення [309].

Вища корозійна тривкість нітридного шару І обумовлена більшим

вмістом мононітриду титану, який характеризується високою міцністю

ковалентного зв’язку [326].

Зміна стаціонарного потенціалу в часі у 0,9% NaCl при 40°С (рис. 3.33 б)

свідчить, що нітридні шари І і ІІ знаходяться в активно-пасивному стані.

Зниження стаціонарного потенціалу для нітридного шару І (рис. 3.33 б,

крива 1) до значення -0,094 В супроводжується подальшим його зростанням і

стабілізацією на рівні -0,088 В. Для нітридного шару ІІ стаціонарний потенціал

після перших 300 с знижується на 0,05 В, після чого стабілізується на рівні -

0,10 В (рис. 3.33 б, крива 2). Таким чином, нітридний шар І позитивно впливає

на антикорозійні характеристики і за умов підвищення температури

фізіологічного розчину.

Нітридний шар І забезпечує ушляхетнення потенціалу корозії на 0,13 В

і зниження густини струму корозії в 2,6 рази порівняно з нітридним шаром ІІ

(табл. 3.11). Анодна поляризація сплаву з нітридними шарами І і ІІ (рис. 3.34

б, криві 1 і 2) проходить за активно-пасивним механізмом розчинення, а форма

анодних гілок поляризаційних кривих свідчить про ідентичність процесів, які

відбуваються на електроді в анодній області потенціалів.

З підвищенням температури 0,9% NaCl від 36 до 40°С захисні

характеристики нітридних шарів І і ІІ зберігаються.

3.3.3. Корозійна тривкість азотованого титанового сплаву ВТ6 у

розчині Рінгера

У розчині Рінгера за температури 36°С анодна поляризація

необробленого титанового сплаву ВТ6 (рис. 3.35) відбувається за активно-

пасивним механізмом розчинення [326]. За ділянкою активного розчинення

спостерігається коротка область пасивації в діапазоні потенціалів від -0,35 до

-0,10 В (густина струму пасивації  0,2 А/м ) (рис. 3.35, крива 1). Вона
2
