Page 174 - DISS_NYRKOVA

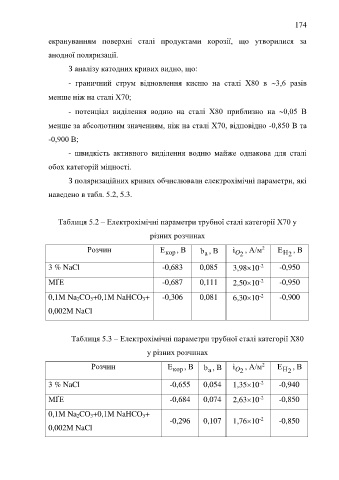

174

екрануванням поверхні сталі продуктами корозії, що утворилися за

анодної поляризації.

З аналізу катодних кривих видно, що:

- граничний струм відновлення кисню на сталі Х80 в 3,6 разів

менше ніж на сталі Х70;

- потенціал виділення водню на сталі Х80 приблизно на 0,05 В
менше за абсолютним значенням, ніж на сталі Х70, відповідно -0,850 В та

-0,900 В;

- швидкість активного виділення водню майже однакова для сталі

обох категорій міцності.

З поляризаційних кривих обчислювали електрохімічні параметри, які

наведено в табл. 5.2, 5.3.

Таблиця 5.2 – Електрохімічні параметри трубної сталі категорії Х70 у

різних розчинах

Розчин Е кор , В b , В i O 2 , А/м Е H 2 , В
2
a
3 % NaCl -0,683 0,085 3,9810 -0,950
-2
МҐЕ -0,687 0,111 2,5010 -0,950
-2
0,1M Na 2CO 3+0,1M NaHCO 3+ -0,306 0,081 6,3010 -0,900
-2
0,002M NaCl

Таблиця 5.3 – Електрохімічні параметри трубної сталі категорії Х80

у різних розчинах

2
Розчин Е кор , В b , В i O 2 , А/м Е H 2 , В
a
-2
3 % NaCl -0,655 0,054 1,3510 -0,940
-2
МҐЕ -0,684 0,074 2,6310 -0,850

0,1M Na 2CO 3+0,1M NaHCO 3+
-2
-0,296 0,107 1,7610 -0,850
0,002M NaCl
