Page 172 - DISS_NYRKOVA

172

0,054 В. Це підтверджує, що швидкість анодного розчинення сталі обох

марок контролюється підведенням розчиненого кисню до поверхні. Дещо

завищені значення Тафелевського нахилу для сталі Х70 можна пояснити

утворенням щільнішого шару продуктів корозії, через який утруднюється

доставляння кисню до поверхні, що кородує. Як видно із співставлення

анодних кривих (рис. 5.3, а – криві 1 і 2), область активного розчинення

сталі Х70 дещо коротше ніж Х80, що також підтверджує висловлене

припущення щодо можливого утворення щільнішого шару продуктів

корозії на сталі Х70 порівняно із сталлю Х80 і корелює з результатами,

отриманими методом масометрії.

Е, В
E, В 1` 2`
1` -1,0
-1,0 2` -0,5
-0,5 0,0

0,0 0,5

1,0
0,5
2 1,5 2
1,0
2,0
1,5 1 2,5 1
-2,0 -1,0 0,0 1,0 2,0 -3,0 -2,0 -1,0 0,0 1,0 2
lg i (i, А/м )
2
lg i (i, A/м )
а б

Е, В

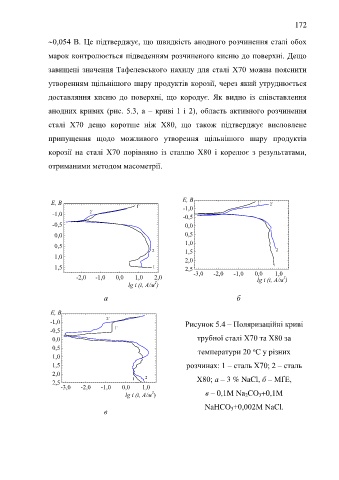

-1,0 2` Рисунок 5.4 – Поляризаційні криві
-0,5 1`
0,0 трубної сталі Х70 та Х80 за
0,5 о
температури 20 С у різних
1,0
1,5 розчинах: 1 – сталь Х70; 2 – сталь
2,0
1 2 Х80; а – 3 % NaCl, б – МҐЕ,
2,5
-3,0 -2,0 -1,0 0,0 1,0
2
lg i (i, А/м ) в – 0,1M Na 2CO 3+0,1M
NaHCO 3+0,002М NaCl.
в
