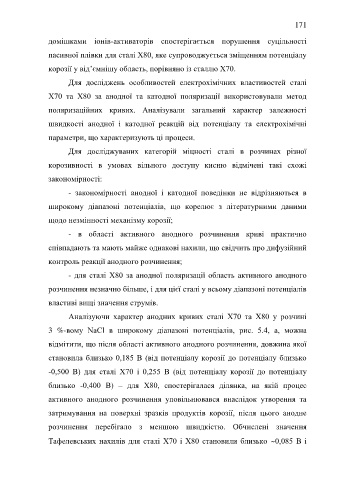

Page 171 - DISS_NYRKOVA
P. 171

171


                  домішками  іонів-активаторів  спостерігається  порушення  суцільності

                  пасивної плівки для сталі Х80, яке супроводжується зміщенням потенціалу

                  корозії у від’ємнішу область, порівняно із сталлю Х70.

                         Для  досліджень  особливостей  електрохімічних  властивостей  сталі

                  Х70  та  Х80  за  анодної  та  катодної  поляризації  використовували  метод

                  поляризаційних  кривих.  Аналізували  загальний  характер  залежності

                  швидкості  анодної  і  катодної  реакцій  від  потенціалу  та  електрохімічні

                  параметри, що характеризують ці процеси.

                         Для  досліджуваних  категорій  міцності  сталі  в  розчинах  різної

                  корозивності  в  умовах  вільного  доступу  кисню  відмічені  такі  схожі

                  закономірності:

                         -  закономірності  анодної  і  катодної  поведінки  не  відрізняються  в

                  широкому  діапазоні  потенціалів,  що  корелює  з  літературними  даними

                  щодо незмінності механізму корозії;

                         -  в  області  активного  анодного  розчинення  криві  практично

                  співпадають та мають майже однакові нахили, що свідчить про дифузійний

                  контроль реакції анодного розчинення;

                         -  для сталі  Х80  за анодної поляризації  область  активного  анодного

                  розчинення незначно більше, і для цієї сталі у всьому діапазоні потенціалів

                  властиві вищі значення струмів.

                         Аналізуючи  характер  анодних  кривих  сталі  Х70  та  Х80  у  розчині

                  3  %-вому  NaCl  в  широкому  діапазоні  потенціалів,  рис.  5.4,  а,  можна

                  відмітити, що після області активного анодного розчинення, довжина якої


                  становила близько 0,185 В (від потенціалу корозії до потенціалу близько
                  -0,500  В)  для  сталі  Х70  і  0,255  В  (від  потенціалу  корозії  до  потенціалу


                  близько  -0,400  В)  –  для  Х80,  спостерігалася  ділянка,  на  якій  процес
                  активного  анодного  розчинення  уповільнювався  внаслідок  утворення  та


                  затримування  на  поверхні  зразків  продуктів  корозії,  після  цього  анодне
                  розчинення  перебігало  з  меншою  швидкістю.  Обчислені  значення


                  Тафелевських нахилів для сталі Х70 і Х80 становили близько  0,085 В і
   166   167   168   169   170   171   172   173   174   175   176
