Page 169 - DISS_NYRKOVA

169

(близько на 0,06 В), ніж сталі Х70, після чого процес зміщення потенціалів

уповільнюється, але останні не стабілізуються біля будь-якого значення, а

продовжують зміщуватися в негативний бік до значень -0,683 В для Х70 і

-0,655 В – для Х80. Через 1 годину потенціал корозії сталі Х70 був на 0,028

В негативніше, ніж для Х80. Різниця, що спостерігається, є більшою, ніж

похибка вимірювань, що свідчить про вищу корозійну активність сталі Х70

в цьому середовищі.

E, B Е, В
1 -0,70
-0,65 2 1
-0,65
-0,60 2
-0,60

-0,55
-0,55
-0,50
-0,50
0 10 20 30 40 50 60 0 10 20 30 40 50 60
, хв , хв

а б

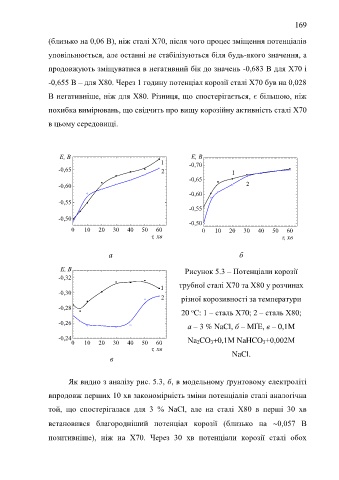

Е, В Рисунок 5.3 – Потенціали корозії
-0,32
трубної сталі Х70 та Х80 у розчинах
1
-0,30
2 різної корозивності за температури
-0,28
о
20 С: 1 – сталь Х70; 2 – сталь Х80;
-0,26
а – 3 % NaCl, б – МҐЕ, в – 0,1M
-0,24 Na 2CO 3+0,1M NaHCO 3+0,002М
0 10 20 30 40 50 60
, хв
NaCl.
в

Як видно з аналізу рис. 5.3, б, в модельному ґрунтовому електроліті

впродовж перших 10 хв закономірність зміни потенціалів сталі аналогічна

той, що спостерігалася для 3 % NaCl, але на сталі Х80 в перші 30 хв

встановився благородніший потенціал корозії (близько на 0,057 В

позитивніше), ніж на Х70. Через 30 хв потенціали корозії сталі обох
