Page 168 - DISS_NYRKOVA

168

i кор , мм/рік
2
0,03 1

2
1
0,02

0,01

1
2

0,0000
3 % NaCl МГЕ 0,1 M NaHCO +

3
0,1MNa CO +
2
3
0,002MNaCl

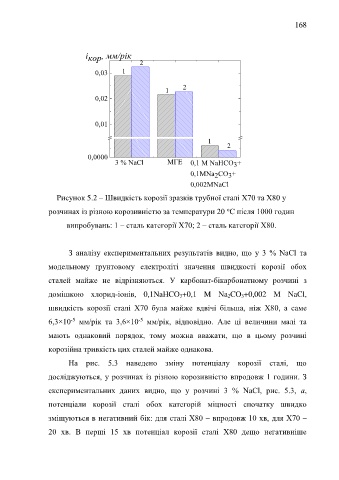

Рисунок 5.2 – Швидкість корозії зразків трубної сталі Х70 та Х80 у

о
розчинах із різною корозивністю за температури 20 С після 1000 годин
випробувань: 1 – сталь категорії Х70; 2 – сталь категорії Х80.

З аналізу експериментальних результатів видно, що у 3 % NaCl та

модельному ґрунтовому електроліті значення швидкості корозії обох
сталей майже не відрізняються. У карбонат-бікарбонатному розчині з

домішкою хлорид-іонів, 0,1NaHCO 3+0,1 M Na 2CO 3+0,002 M NaCl,
швидкість корозії сталі Х70 була майже вдвічі більша, ніж Х80, а саме

-5
6,3×10 мм/рік та 3,6×10 мм/рік, відповідно. Але ці величини малі та
-5
мають однаковий порядок, тому можна вважати, що в цьому розчині

корозійна тривкість цих сталей майже однакова.

На рис. 5.3 наведено зміну потенціалу корозії сталі, що

досліджуються, у розчинах із різною корозивністю впродовж 1 години. З

експериментальних даних видно, що у розчині 3 % NaCl, рис. 5.3, а,

потенціали корозії сталі обох категорій міцності спочатку швидко

зміщуються в негативний бік: для сталі Х80 – впродовж 10 хв, для Х70 –

20 хв. В перші 15 хв потенціал корозії сталі Х80 дещо негативніше
