Page 176 - DISS_NYRKOVA

176

а б

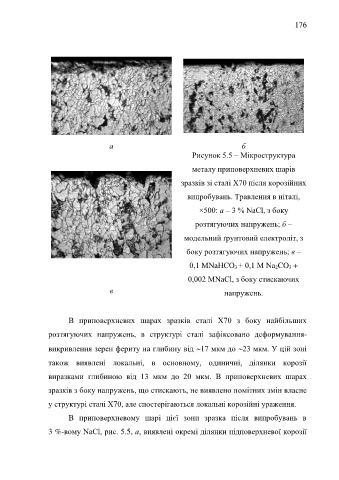

Рисунок 5.5 – Мікроструктура

металу приповерхневих шарів

зразків зі сталі Х70 після корозійних

випробувань. Травлення в ніталі,

×500: а – 3 % NaCl, з боку

розтягуючих напружень; б –

модельний ґрунтовий електроліт, з

боку розтягуючих напружень; в –

0,1 МNaНCО 3 + 0,1 М Na 2CO 3 +

0,002 МNaCl, з боку стискаючих

в напружень.

В приповерхневих шарах зразків сталі Х70 з боку найбільших

розтягуючих напружень, в структурі сталі зафіксовано деформування-

викривлення зерен фериту на глибину від 17 мкм до 23 мкм. У цій зоні
також виявлені локальні, в основному, одиничні, ділянки корозії

виразками глибиною від 13 мкм до 20 мкм. В приповерхневих шарах

зразків з боку напружень, що стискають, не виявлено помітних змін власне

у структурі сталі Х70, але спостерігаються локальні корозійні ураження.

В приповерхневому шарі цієї зони зразка після випробувань в

3 %-вому NaCl, рис. 5.5, а, виявлені окремі ділянки підповерхневої корозії
