Page 179 - DISS_NYRKOVA

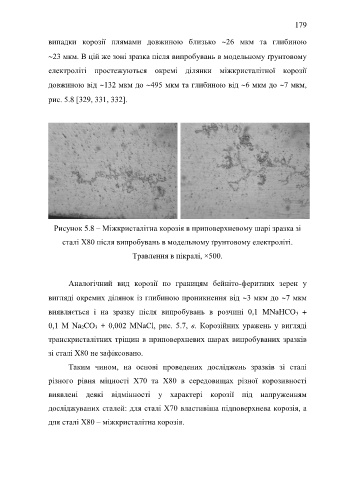

179

випадки корозії плямами довжиною близько 26 мкм та глибиною

23 мкм. В цій же зоні зразка після випробувань в модельному ґрунтовому

електроліті простежуються окремі ділянки міжкристалітної корозії

довжиною від 132 мкм до 495 мкм та глибиною від 6 мкм до 7 мкм,

рис. 5.8 329, 331, 332.

Рисунок 5.8 – Міжкристалітна корозія в приповерхневому шарі зразка зі

сталі Х80 після випробувань в модельному ґрунтовому електроліті.

Травлення в пікралі, ×500.

Аналогічний вид корозії по границям бейніто-феритних зерен у

вигляді окремих ділянок із глибиною проникнення від 3 мкм до 7 мкм

виявляється і на зразку після випробувань в розчині 0,1 МNaНCО 3 +

0,1 М Na 2CO 3 + 0,002 МNaCl, рис. 5.7, в. Корозійних уражень у вигляді

транскристалітних тріщин в приповерхневих шарах випробуваних зразків

зі сталі Х80 не зафіксовано.

Таким чином, на основі проведених досліджень зразків зі сталі
різного рівня міцності Х70 та Х80 в середовищах різної корозивності

виявлені деякі відмінності у характері корозії під напруженням
досліджуваних сталей: для сталі Х70 властивіша підповерхнева корозія, а

для сталі Х80 – міжкристалітна корозія.
