Page 184 - DISS_NYRKOVA

184

розвитку корозійного розтріскування для цих сталей відрізняється, і саме

це є їх відмінною рисою у поведінці. Імовірно, оцінювання схильності до

корозійного розтріскування сталей із різними міцностними властивостями

за зміною відносного звужування може дати не зовсім правильний

результат.

 )*100, % ( )*100, %
T T
110 1 100
2
95 2 1
100
90
90 85

80  п  п 80  р р
о
75
70  р  р 70  о п   п
о
о
0 2 4 6 8 10 12 14 16 18 0 2 4 6 8 10 12 14 16 18
, год , год
а б

1 2 1 2

в г

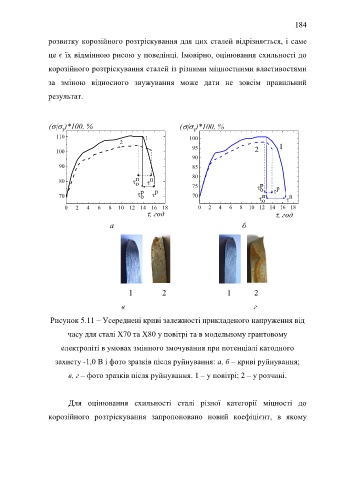

Рисунок 5.11 – Усереднені криві залежності прикладеного напруження від

часу для сталі Х70 та Х80 у повітрі та в модельному грантовому

електроліті в умовах змінного змочування при потенціалі катодного

захисту -1,0 В і фото зразків після руйнування: а, б – криві руйнування;

в, г – фото зразків після руйнування. 1 – у повітрі; 2 – у розчині.

Для оцінювання схильності сталі різної категорії міцності до

корозійного розтріскування запропоновано новий коефіцієнт, в якому
