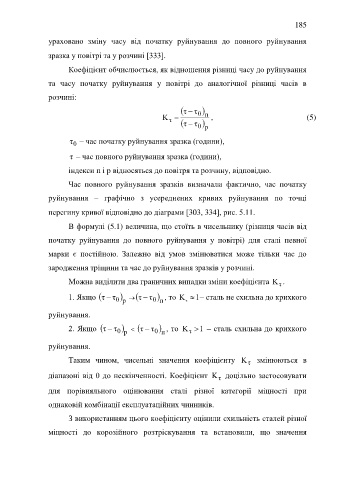

Page 185 - DISS_NYRKOVA

185

ураховано зміну часу від початку руйнування до повного руйнування

зразка у повітрі та у розчині 333.

Коефіцієнт обчислюється, як відношення різниці часу до руйнування

та часу початку руйнування у повітрі до аналогічної різниці часів в

розчині:

τ  τ 
K  τ  τ 0  п , (5)
τ
0
р
τ – час початку руйнування зразка (години),
0
τ – час повного руйнування зразка (години),

індекси п і р відносяться до повітря та розчину, відповідно.

Час повного руйнування зразків визначали фактично, час початку

руйнування – графічно з усереднених кривих руйнування по точці

перегину кривої відповідно до діаграми 303, 334, рис. 5.11.

В формулі (5.1) величина, що стоїть в чисельнику (різниця часів від

початку руйнування до повного руйнування у повітрі) для сталі певної

марки є постійною. Залежно від умов змінюватися може тільки час до

зародження тріщини та час до руйнування зразків у розчині.

Можна виділити два граничних випадки зміни коефіцієнта K .
τ
1. Якщо τ  τ 0  τ  τ 0  , то K  1– сталь не схильна до крихкого
р
п
τ
руйнування.

2. Якщо τ  τ 0   τ  τ 0  , то K  1 – сталь схильна до крихкого
τ
р
п
руйнування.

Таким чином, чисельні значення коефіцієнту K змінюються в
τ
діапазоні від 0 до нескінченності. Коефіцієнт K доцільно застосовувати
τ

для порівняльного оцінювання сталі різної категорії міцності при

однаковій комбінації експлуатаційних чинників.

З використанням цього коефіцієнту оцінили схильність сталей різної

міцності до корозійного розтріскування та встановили, що значення
