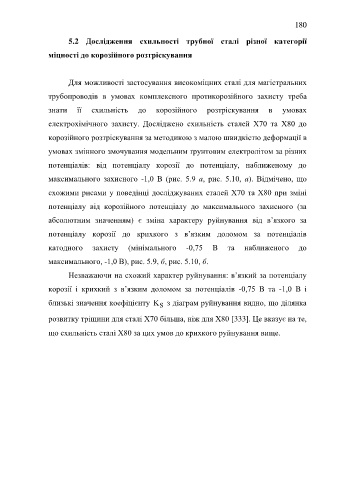

Page 180 - DISS_NYRKOVA

180

5.2 Дослідження схильності трубної сталі різної категорії

міцності до корозійного розтріскування

Для можливості застосування високоміцних сталі для магістральних

трубопроводів в умовах комплексного протикорозійного захисту треба

знати її схильність до корозійного розтріскування в умовах

електрохімічного захисту. Досліджено схильність сталей Х70 та Х80 до

корозійного розтріскування за методикою з малою швидкістю деформації в

умовах змінного змочування модельним ґрунтовим електролітом за різних

потенціалів: від потенціалу корозії до потенціалу, наближеному до

максимального захисного -1,0 В (рис. 5.9 а, рис. 5.10, а). Відмічено, що

схожими рисами у поведінці досліджуваних сталей Х70 та Х80 при зміні

потенціалу від корозійного потенціалу до максимального захисного (за

абсолютним значенням) є зміна характеру руйнування від в’язкого за

потенціалу корозії до крихкого з в’язким доломом за потенціалів

катодного захисту (мінімального -0,75 В та наближеного до

максимального, -1,0 В), рис. 5.9, б, рис. 5.10, б.

Незважаючи на схожий характер руйнування: в’язкий за потенціалу

корозії і крихкий з в’язким доломом за потенціалів -0,75 В та -1,0 В і

близькі значення коефіцієнту K з діаграм руйнування видно, що ділянка
S

розвитку тріщини для сталі Х70 більша, ніж для Х80 333. Це вказує на те,

що схильність сталі Х80 за цих умов до крихкого руйнування вище.
