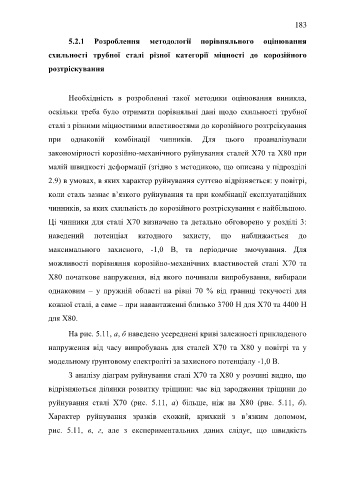

Page 183 - DISS_NYRKOVA
P. 183

183


                         5.2.1  Розроблення  методології  порівняльного  оцінювання

                  схильності  трубної  сталі  різної  категорії  міцності  до  корозійного

                  розтріскування



                         Необхідність  в  розробленні  такої  методики  оцінювання  виникла,


                  оскільки  треба  було  отримати  порівняльні  дані  щодо  схильності  трубної
                  сталі з різними міцностними властивостями до корозійного розтрсікування


                  при  однаковій  комбінації  чинників.  Для  цього  проаналізували
                  закономірності корозійно-механічного руйнування сталей Х70 та Х80 при


                  малій швидкості деформації (згідно з методикою, що описана у підрозділі

                  2.9) в умовах, в яких характер руйнування суттєво відрізняється: у повітрі,

                  коли сталь зазнає в’язкого руйнування та при комбінації експлуатаційних

                  чинників, за яких схильність до корозійного розтріскування є найбільшою.

                  Ці чинники для сталі Х70 визначено та детально обговорено у розділі 3:

                  наведений       потенціал       катодного      захисту,      що     наближається        до

                  максимального  захисного,  -1,0  В,  та  періодичне  змочування.  Для

                  можливості  порівняння  корозійно-механічних  властивостей  сталі  Х70  та

                  Х80  початкове  напруження,  від  якого  починали  випробування,  вибирали

                  однаковим  –  у  пружній  області  на  рівні  70  %  від  границі  текучості  для

                  кожної сталі, а саме – при навантаженні близько 3700 Н для Х70 та 4400 Н

                  для Х80.

                         На рис. 5.11, а, б наведено усереднені криві залежності прикладеного

                  напруження  від  часу  випробувань  для  сталей  Х70  та  Х80  у  повітрі  та  у

                  модельному ґрунтовому електроліті за захисного потенціалу -1,0 В.

                         З аналізу діаграм руйнування сталі Х70 та Х80 у розчині видно, що

                  відрізняються ділянки розвитку тріщини: час від зародження тріщини до

                  руйнування  сталі  Х70  (рис.  5.11,  а)  більше,  ніж  на  Х80  (рис.  5.11,  б).

                  Характер  руйнування  зразків  схожий,  крихкий  з  в’язким  доломом,

                  рис.  5.11,  в,  г,  але  з  експериментальних  даних  слідує,  що  швидкість
   178   179   180   181   182   183   184   185   186   187   188
