Page 178 - DISS_NYRKOVA

178

В приповерхневих шарах зразків зі сталі Х80 у всіх досліджених

розчинах виявлено достатньо рівномірну поверхневу корозію глибиною

від 5 мкм до 7 мкм, рис. 5.7.

а б

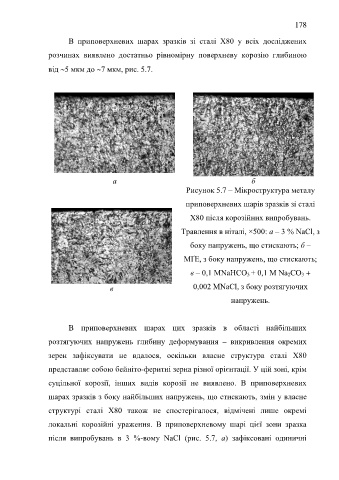

Рисунок 5.7 – Мікроструктура металу

приповерхневих шарів зразків зі сталі

Х80 після корозійних випробувань.

Травлення в ніталі, ×500: а – 3 % NaCl, з

боку напружень, що стискають; б –

МҐЕ, з боку напружень, що стискають;

в – 0,1 МNaНCО 3 + 0,1 М Na 2CO 3 +

в 0,002 МNaCl, з боку розтягуючих

напружень.

В приповерхневих шарах цих зразків в області найбільших

розтягуючих напружень глибину деформування – викривлення окремих

зерен зафіксувати не вдалося, оскільки власне структура сталі Х80

представляє собою бейніто-феритні зерна різної орієнтації. У цій зоні, крім

суцільної корозії, інших видів корозії не виявлено. В приповерхневих

шарах зразків з боку найбільших напружень, що стискають, змін у власне

структурі сталі Х80 також не спостерігалося, відмічені лише окремі

локальні корозійні ураження. В приповерхневому шарі цієї зони зразка

після випробувань в 3 %-вому NaCl (рис. 5.7, а) зафіксовані одиничні
