Page 186 - DISS_NYRKOVA

186

коефіцієнту K за потенціалів корозії та потенціалів катодного захисту
τ

-0,75 В і -1,0 В становили 0,61, 1,43 і 1,36, відповідно , для сталі Х70.




Для сталі Х80 значення коефіцієнту дорівнювали 1,33, 1,80 і 3,60,
відповідно, табл. 5.4.

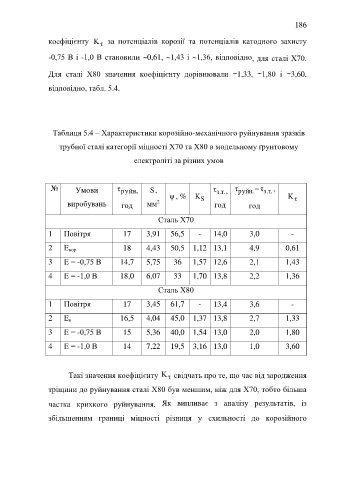

Таблиця 5.4 – Характеристики корозійно-механічного руйнування зразків

трубної сталі категорії міцності Х70 та Х80 в модельному ґрунтовому

електроліті за різних умов

№ Умови τ руйн, S, τ з.т., τ руйн.  τ з.т. ,
ψ , % K S K τ
2
виробувань год мм год год
Сталь Х70

1 Повітря 17 3,91 56,5 - 14,0 3,0 -

2 Е кор 18 4,43 50,5 1,12 13,1 4,9 0,61

3 Е = -0,75 В 14,7 5,75 36 1,57 12,6 2,1 1,43

4 Е = -1,0 В 18,0 6,07 33 1,70 13,8 2,2 1,36

Сталь Х80

1 Повітря 17 3,45 61,7 - 13,4 3,6 -

2 Е к 16,5 4,04 45,0 1,37 13,8 2,7 1,33

3 Е = -0,75 В 15 5,36 40,0 1,54 13,0 2,0 1,80

4 Е = -1,0 В 14 7,22 19,5 3,16 13,0 1,0 3,60

Такі значення коефіцієнту K τ свідчать про те, що час від зародження

тріщини до руйнування сталі Х80 був меншим, ніж для Х70, тобто більша

частка крихкого руйнування. Як випливає з аналізу результатів, із

збільшенням границі міцності різниця у схильності до корозійного
