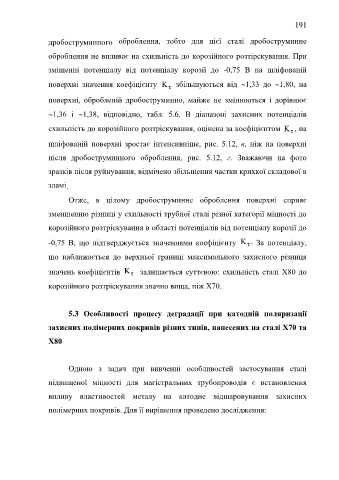

Page 191 - DISS_NYRKOVA
P. 191
191
дробоструминного оброблення, тобто для цієї сталі дробоструминне
оброблення не впливає на схильність до корозійного розтірскування. При
зміщенні потенціалу від потенціалу корозії до -0,75 В на шліфованій
поверхні значення коефіцієнту K збільшуються від 1,33 до 1,80, на
τ
поверхні, обробленій дробоструминно, майже не змінюються і дорівнює
1,36 і 1,38, відповідно, табл. 5.6. В діапазоні захисних потенціалів
схильність до корозійного розтріскування, оцінена за коефіцієнтом K , на
τ
шліфованій поверхні зростає інтенсивніше, рис. 5.12, в, ніж на поверхні
після дробоструминного оброблення, рис. 5.12, г. Зважаючи на фото
зразків після руйнування, відмічено збільшення частки крихкої складової в
зламі
.
Отже, в цілому дробоструминне оброблення поверхні сприяє
зменшенню різниці у схильності трубної сталі різної категорії міцності до
корозійного розтріскування в області потенціалів від потенціалу корозії до
-0,75 В, що підтверджується значеннями коефіцієнту K .
τ За потенціалу,
що наближається до верхньої границі максимального захисного різниця
значень коефіцієнтів K залишається суттєвою: схильність сталі Х80 до
τ
корозійного розтріскування значно вища, ніж Х70.
5.3 Особливості процесу деградації при катодній поляризації
захисних полімерних покривів різних типів, нанесених на сталі Х70 та
Х80
Одною з задач при вивченні особливостей застосування сталі
підвищеної міцності для магістральних трубопроводів є встановлення
впливу властивостей металу на катодне відшаровування захисних
полімерних покривів. Для її вирішення проведено дослідження:
