Page 192 - DISS_NYRKOVA

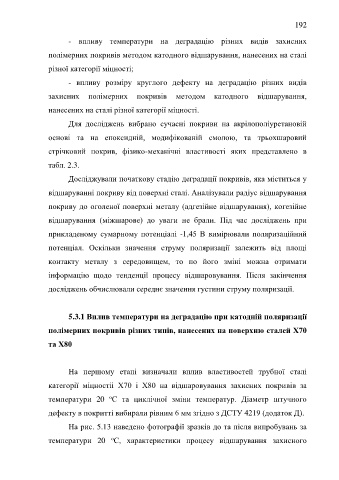

192

- впливу температури на деградацію різних видів захисних

полімерних покривів методом катодного відшарування, нанесених на сталі

різної категорії міцності;

- впливу розміру круглого дефекту на деградацію різних видів

захисних полімерних покривів методом катодного відшарування,

нанесених на сталі різної категорії міцності.

Для досліджень вибрано сучасні покриви на акрілополіуретановій

основі та на епоксидній, модифікованій смолою, та трьохшаровий

стрічковий покрив, фізико-механічні властивості яких представлено в

табл. 2.3.

Досліджували початкову стадію деградації покривів, яка міститься у

відшаруванні покриву від поверхні сталі. Аналізували радіус відшарування

покриву до оголеної поверхні металу (адгезійне відшарування), когезійне

відшарування (міжшарове) до уваги не брали. Під час досліджень при

прикладеному сумарному потенціалі -1,45 В вимірювали поляризаційний

потенціал. Оскільки значення струму поляризації залежить від площі

контакту металу з середовищем, то по його зміні можна отримати

інформацію щодо тенденції процесу відшаровування. Після закінчення

досліджень обчислювали середнє значення густини струму поляризації.

5.3.1 Вплив температури на деградацію при катодній поляризації

полімерних покривів різних типів, нанесених на поверхню сталей Х70
та Х80

На першому етапі визначали вплив властивостей трубної сталі

категорії міцностіі Х70 і Х80 на відшаровування захисних покривів за
о
температури 20 С та циклічної зміни температур. Діаметр штучного

дефекту в покритті вибирали рівним 6 мм згідно з ДСТУ 4219 (додаток Д).
На рис. 5.13 наведено фотографії зразків до та після випробувань за

о
температури 20 С, характеристики процесу відшарування захисного
